Исполнение | угловой | ||
Межосевое расстояние | 40 мм | ||
Подключение труб | G1/2 | ||
Ланцетная трубка | l = 154 мм, O = 11 мм | ||
Подключение термостатических головок | М 28х1,5 мм | ||
Макс. рабочая температура | 120 °C | ||
Макс. рабочее давление | 10 бар | ||
Макс. перепад давления на клапане | 0,2 бар |
МОНТАЖ И ЭКСПЛУАТАЦИЯ

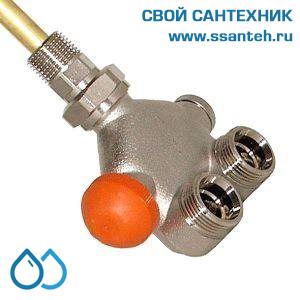

Четырехходовый клапан VUA HERZ может монтироваться на отопительном приборе снизу или сбоку. При монтаже следует учитывать направление потока, указанное стрелкой на корпусе клапана.
Проходные клапаны VUA симметричны и могут быть повернуты на 180 °, если того требует положение соединителей.
Для угловых клапанов расположение термостатической головки относительно оси клапана для VUA 40 - справа, для VUA 50 - слева. Если термостатическая головка должна находится слева (VUA 40) или справа (VUA 50), следует применить проходную модель с отводом G 3/4 (1624801).
На корпус клапана нанесены следующие обозначения:
„1“ - Четырехходовой клапан для однотрубных систем
„2“ - Четырехходовой клапан для двухтрубных систем
При номинальном расходе распределение воды составляет 40% через радиатор и 60% через байпас. Встроенный регулирующий и запорный винт позволяет установить распределение потока при
термостатическом режиме работы или перекрыть поток в радиатор.
Защитный колпачок служит для защиты во время транспортировки и промывки во время пуска.
Сняв защитный колпачок и навернув головку термостата, получают термостатический клапан, не производя при этом слив воды из системы.
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке „+“ „–“.
1. Закрыть клапан с помощью защитного колпачка правым поворотом (по часовой стрелке) положение метки „+“.
2. Запомнить положение метки „+“.
3. Открыть клапан с помощью защитного колпачка (против часовой стрелки) до совмещения метки „–“ с позицией „+“, соответствующая позиции 2К.
Если отопительный прибор и термостат закрыты (шторой), образуется тепловая зона, в которой термостат "не чувствует" температуру воздуха в помещении и поэтому не может эффективно регулировать. В этом случае необходимо использовать термостатическу головку HERZ с выносным датчиком.
ВНИМАНИЕ!
По окончании отопительного периода клапан полностью открыть поворотом против часовой стрелки, чтобы предотврать скопление инородных частиц на седле клапана.
